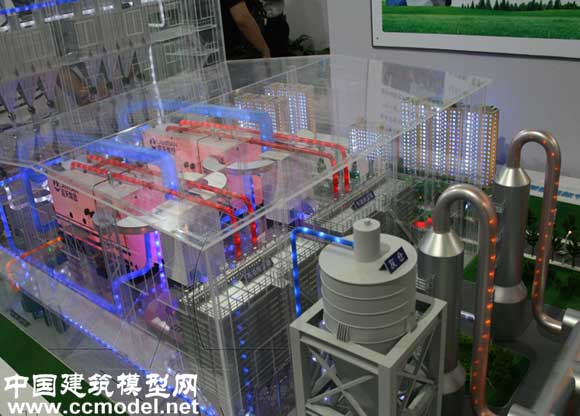

煤粉工業爐裝置模型
煤粉工業鍋爐由于能源利用效率和污染物排放控制的良好表現，近年來獲得了較為廣泛地發展。煙塵、SO2、NOx排放濃度均可滿足GB13271—2014鍋爐大氣污染物排放標準中重點地區大氣污染物特別排放限值的要求，即基準氧含量9%條件下煙塵、SO2、NOx排放濃度分別不高于30mg/m3、200mg/m3、200mg/m3。但各項污染物的排放數據對比超低排放限值，仍有一定差距。開發一種適合煤粉工業鍋爐的低成本、高效率的超低排放技術迫在眉睫。
1煤粉工業鍋爐的污染控制技術
煤粉工業鍋爐的主流污染控制技術是袋式除塵技術、濕法脫硫技術、低氮燃燒技術、SNCR脫硝技術和SCR脫硝技術。
1.1袋式除塵技術
袋式除塵技術(FabricFilter，FF)是一種是利用袋狀過濾元件來捕集含塵氣體中固體顆粒物的干式除塵技術。目前根據煙氣的溫濕度、原始灰塵濃度、酸堿度等使用條件的不同，已開發出多種耐熱性良好、化學性能穩定性、過濾效率出色的濾袋產品。袋式除塵技術效率高，一般可達到99.5%以上，煙塵排放質量濃度可低于30mg/m3，對亞微米顆粒具有較高的分級除塵效率[4]，已廣泛應用在各工業領域，成為中國大氣污染控制特別是PM2.5排放控制的主流技術。
1.2濕法脫硫技術
濕法脫硫技術(WetFlueGasDesulfurization，WFGD)是一種用堿性氧化物水溶液或水漿液在吸收塔內噴淋洗滌煙氣中SO2的技術。根據采用脫硫劑的不同，常用的濕法脫硫技術有石灰石/石膏法、氨法和氧化鎂法等三類，脫硫效率均能達到95%以上。濕法脫硫技術在電力、冶金、石化等行業應用廣泛，占世界脫硫總裝機容量的85%左右。中國90%以上的煙氣脫硫工程采用的是石灰石/石膏濕法脫硫工藝，遼寧、山東等鎂礦儲量較為豐富的地區有一定氧化鎂法脫硫工藝的應用。
1.3NOx控制技術
1.3.1低氮燃燒技術
低氮燃燒技術是采用空氣分級燃燒、燃料分級燃燒、煙氣再循環等手段，通過延緩燃燒進程或稀釋煙氣顯熱，以控制熱力型NOx的一類技術的統稱。國家環境保護燃煤工業鍋爐節能與污染控制工程技術中心(以下簡稱“工程中心”)采用空氣分級燃燒和煙氣再循環等方式，開發的新一代煤粉工業鍋爐燃燒器已可實現NOx折算初始排放濃度<200mg/m3。
1.3.2SNCR脫硝技術
SNCR(SelectiveNon-CatalyticReduction，選擇性非催化還原)是一種通過向高溫煙氣中尿素或氨基化合物作為還原劑，有選擇性地把煙氣中的NOx還原為N2和H2O的脫硝技術操作溫度在800℃~1000℃，脫硝效率在30%～80%[5]。
1.3.3SCR脫硝技術
SCR(SelectiveCatalyticReduction，選擇性催化還原)是一種基于在催化劑的作用下，通過向煙氣中噴入尿素或氨基化合物作為還原劑，有選擇性地將煙氣中的NOx還原為N2和H2O的脫硝技術。操作溫度與催化反應的活性溫度范圍有關，以V2O5/TiO2金屬氧化物為例，反應溫度在260℃~425℃[6]，脫硝效率在80%以上。
