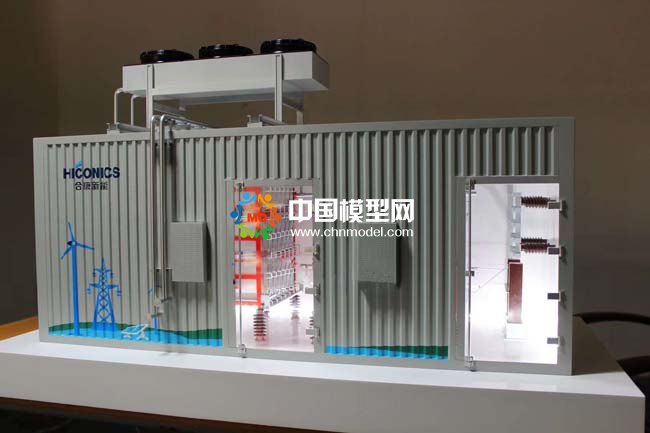

戶外集裝箱儲能模型ViZ中國模型網

儲能電站的保護分區：直流側分為直流儲能單元保護區、直流連接單元保護區和匯流區;交流側分為交流濾波保護區和變壓器保護區。相鄰保護區之間存在相互重疊的部分，保證了所有電氣設備均在保護范圍內。保護區的劃分與繼電保護的配置密切相關，一方面保護區內電氣設備的類型不同，發生故障后的電氣量及非電氣量的特征不同;另一方面，相鄰保護區間配合隨著保護區劃分的不同也存在巨大的差異。因此，儲能電站保護的配置及配合都建立在保護分區的基礎上。ViZ中國模型網

ViZ中國模型網

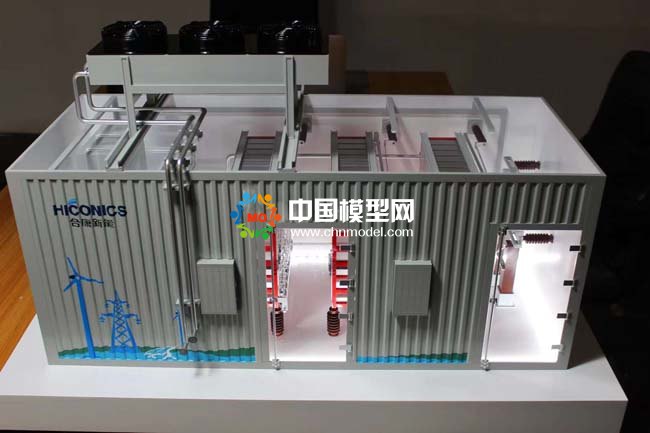

戶外集裝箱儲能模型ViZ中國模型網

直流儲能單元保護配置：過欠壓保護、熱保護及過流保護、電壓電流變化速率保護、充電保護;直流連接單元保護配置：配置熔斷器、低壓直流斷路器、低壓直流隔離開關及中跨電池保護，對于多儲能單元，直流連接單元盡量分開連接，避免發生故障時損失更多的供電容量;雙向變流器(PCS)保護配置：輸入及輸出側過欠壓保護、過頻及欠頻保護、相序檢測與保護、防孤島保護、過熱保護、過載及短路保護。ViZ中國模型網
